Tyle że instalacja ma dwa zadania: zasilać urządzenia i zapewniać ochronę, kiedy coś się uszkodzi. Pierwsze widzisz codziennie. O drugim możesz nie wiedzieć nic aż do awarii.
Urządzenie może działać prawidłowo, mimo że część ochrony przed porażeniem już nie działa.
Właśnie dlatego podczas kontroli nie wystarczy sprawdzić, czy w gniazdku jest prąd. Potrzebne są oględziny i pomiary, które pozwalają ocenić również to, czego nie widać podczas zwykłego użytkowania.
Poniżej kilka przykładów.
Najpierw oględziny: czego nie powie sam miernik?
Wyobraź sobie połączenie przewodów ukryte w rozdzielnicy. Z zewnątrz wszystko wygląda normalnie. Pod osłoną mogą jednak znajdować się przebarwienia, uszkodzona izolacja lub ślady przegrzewania.
Dlatego kontrola zaczyna się od oceny dostępnych elementów instalacji: ich stanu, połączeń, zabezpieczeń i sposobu wykonania.
Pogorszony styk może się nagrzewać. W niektórych warunkach uszkodzenia i nieprawidłowe połączenia mogą prowadzić do iskrzenia lub łuku elektrycznego, a nawet pożaru. Mechanizmy takich zagrożeń opisuje Eaton w materiale o ochronie przed zwarciami łukowymi.
Nie ma jednego pomiaru, który wykryje każdy luźny zacisk w całym domu. Oględziny i badania uzupełniają się. Jeśli pojawiają się przesłanki do dalszej diagnostyki, trzeba je wyjaśnić.
Ciągłość przewodu ochronnego: czy ochrona rzeczywiście jest podłączona?
Pralka działa, ale jej obudowa może nie mieć sprawnej ochrony
Rozważmy pralkę, której metalowa obudowa wymaga połączenia z przewodem ochronnym. To przewód nazywany PE, zwykle oznaczony kolorem żółto-zielonym.
Pralka może nadal normalnie pracować, nawet jeśli to połączenie zostanie przerwane. Silnik i grzałka korzystają z przewodów zasilających. Brak sprawnego przewodu ochronnego nie musi więc powodować zatrzymania programu ani komunikatu o błędzie.
Problem ujawnia się, gdy dojdzie do kolejnego uszkodzenia i napięcie pojawi się na metalowej obudowie. Wtedy niesprawna droga ochronna może oznaczać zagrożenie porażeniem.
Co sprawdza pomiar?
Pomiar ciągłości sprawdza połączenie ochronne: czy istnieje i czy ma odpowiednio małą rezystancję, czyli nie utrudnia nadmiernie przepływu prądu.
Nie wystarczy zobaczyć bolca w gniazdku. Trzeba sprawdzić połączenie za nim. Badania obejmują także odpowiednie połączenia wyrównawcze, których zadaniem jest ograniczanie niebezpiecznych różnic napięcia między połączonymi częściami przewodzącymi.
Dla właściciela odpowiedź brzmi: czy elementy mające zapewniać ochronę są rzeczywiście połączone, czy tylko wyglądają na podłączone? Pomiar ciągłości połączeń ochronnych i wyrównawczych jest odrębnym badaniem wykonywanym przeznaczonym do tego przyrządem, co opisuje Sonel.
Rezystancja izolacji: czy prąd pozostaje tam, gdzie powinien?
Lampy w ogrodzie świecą, choć do połączenia dostała się wilgoć
Izolacja oddziela przewodzące części instalacji od siebie i od otoczenia. Można myśleć o niej jak o barierze, która ma nie dopuścić do przepływu prądu niepożądaną drogą.
Załóżmy, że do połączenia zasilającego oświetlenie ogrodu dostaje się wilgoć. Lampy nadal świecą. To nie oznacza jednak, że izolacja zachowała właściwe parametry.
Podobny problem może dotyczyć przewodu uszkodzonego mechanicznie albo izolacji, której stan pogorszył się z upływem czasu.
Co sprawdza pomiar?
Badanie rezystancji izolacji pozwala ocenić, czy ta bariera jest dostatecznie skuteczna. Wykonuje się je po odpowiednim przygotowaniu i odłączeniu badanego obwodu od zasilania, z uwzględnieniem podłączonych urządzeń i elektroniki.
Nie trzeba czekać, aż dojdzie do zwarcia lub wyłączenia zabezpieczenia. Pogorszone parametry mogą zostać wykryte podczas badania. Sposób przygotowania instalacji i znaczenie tego pomiaru wyjaśnia Sonel w poradniku dotyczącym rezystancji izolacji.
Dla domownika to informacja: czy przewody potrafią bezpiecznie oddzielać prąd od miejsc, do których nie powinien docierać?
Impedancja pętli zwarcia: czy zabezpieczenie zadziała dostatecznie szybko?
Samo połączenie ochronne jeszcze nie odpowiada na wszystkie pytania
Wyobraź sobie uszkodzenie urządzenia, w którym przewód pod napięciem dotyka metalowej obudowy. W odpowiednio wykonanej instalacji prąd uszkodzeniowy ma zapewnioną drogę powrotną, a właściwe zabezpieczenie powinno wyłączyć zasilanie.
Tam, gdzie ochronę zapewnia zabezpieczenie nadprądowe, znaczenie ma to, czy popłynie prąd wystarczający do jego szybkiego zadziałania. Zbyt duży opór całej tej drogi może to utrudnić.
Co sprawdza pomiar?
Pomiar impedancji pętli zwarcia pomaga ocenić warunki wyłączenia zasilania. Elektryk zestawia wynik z rodzajem i parametrami zabezpieczenia danego obwodu. Sam wynik bez tej oceny niewiele mówi właścicielowi.
Nie wywołuje się przy tym prawdziwego, niekontrolowanego zwarcia. Badanie wykonuje odpowiedni miernik. Zależność między parametrami obwodu a czasem zadziałania zabezpieczenia przedstawia materiał techniczny Sonel, rozdział 5.1.
Odpowiedź dla klienta brzmi: czy w razie określonej awarii zabezpieczenie ma warunki, żeby odłączyć niebezpieczny obwód w wymaganym czasie?
Badanie różnicówki: czy zareaguje, kiedy prąd popłynie niewłaściwą drogą?
Wyłącznik różnicowoprądowy, czyli RCD, potocznie nazywamy różnicówką. Jego działanie najłatwiej wyjaśnić na przykładzie pralki.
Kiedy pralka pracuje normalnie
W uproszczeniu mówimy, że prąd dopływa do urządzenia przewodem fazowym, oznaczanym L, i wraca przewodem neutralnym, oznaczanym N.
Różnicówka porównuje te prądy. Jeśli cały prąd wraca właściwą drogą, bilans się zgadza.
Przewód ochronny PE jest połączony z obudową pralki. Nie służy do zwykłego zasilania jej silnika czy grzałki.
Kiedy pojawia się uszkodzenie
Załóżmy, że uszkodzona izolacja sprawia, iż część prądu zaczyna płynąć do metalowej obudowy i dalej sprawnym przewodem ochronnym.
Ta część nie wraca przez przewód neutralny przechodzący przez różnicówkę. Powstaje różnica, którą urządzenie może wykryć. Gdy spełnione są warunki jego zadziałania, powinno odłączyć zasilanie.
Różnicówka nie mierzy bezpośrednio prądu w przewodzie ochronnym. Wykrywa brak równowagi między prądami w przewodach, które przez nią przechodzą. Zasadę działania i znaczenie właściwego doboru RCD opisuje Eaton.
Sprawny przewód ochronny i sprawna różnicówka pełnią powiązane funkcje. Jednego nie należy traktować jako zamiennika drugiego.
Jak może wyglądać usterka niewidoczna dla domownika?
Pralka działa prawidłowo i nie występuje uszkodzenie, które wymagałoby interwencji zabezpieczenia. Tymczasem różnicówka mogła utracić wymagane parametry — na przykład wyłączać zasilanie zbyt wolno.
Na co dzień nie zobaczysz tego po pracy pralki. Problem może ujawnić się dopiero wtedy, gdy ochrona będzie rzeczywiście potrzebna.
To podobna sytuacja jak z niesprawnym pasem bezpieczeństwa w samochodzie: podczas spokojnej jazdy jego usterka nie musi dawać żadnego objawu.
Co sprawdzamy podczas badania RCD?
Przyrząd pomiarowy wytwarza kontrolowane warunki testowe. Pozwala sprawdzić m.in. czas zadziałania oraz — zależnie od badania — prąd, przy którym wyłącznik reaguje. Wynik ocenia się względem wymagań właściwych dla danego urządzenia. Takie funkcje opisuje Sonel w dokumentacji miernika parametrów RCD.
Przycisk „TEST” jest potrzebny do kontroli działania zgodnie z instrukcją producenta, ale nie dostarcza pełnych wyników pomiarowych i nie sprawdza całej instalacji.
To, że dźwignia różnicówki jest podniesiona, nie potwierdza jeszcze, że ochrona zadziała prawidłowo podczas awarii.
Pomiar uziemienia: czy połączenie z ziemią spełnia swoją funkcję?
Elementy pod ziemią też mogą wymagać sprawdzenia
Uziom to przewodzący element mający kontakt z gruntem, na przykład odpowiednio wykonany element w fundamencie lub w ziemi wokół budynku.
Jego rola zależy od układu instalacji i zastosowanych środków ochrony. Może być związana również z instalacją odgromową.
Wyobraź sobie, że połączenie uziemiające zostało uszkodzone podczas prac przy budynku. Światło nadal świeci, a urządzenia pracują. Użytkownik może nie zauważyć żadnej zmiany.
Co sprawdza pomiar?
Badanie rezystancji uziemienia pomaga ocenić jego parametry. Metodę dobiera się do budowy instalacji i warunków pomiaru — nie każdy uziom można wiarygodnie zbadać w identyczny sposób. Znaczenie tego doboru opisują materiały Sonel dotyczące pomiarów uziemień.
Wynik trzeba odnieść do funkcji danego uziemienia i wymagań instalacji. Nie ma jednej liczby, którą można bez wyjaśnienia uznać za właściwą dla każdego domu i każdego zastosowania.
Jeżeli budynek ma instalację odgromową, jej kontrola obejmuje również inne elementy. Sam pomiar uziemienia nie stanowi kompletnego sprawdzenia całego systemu.

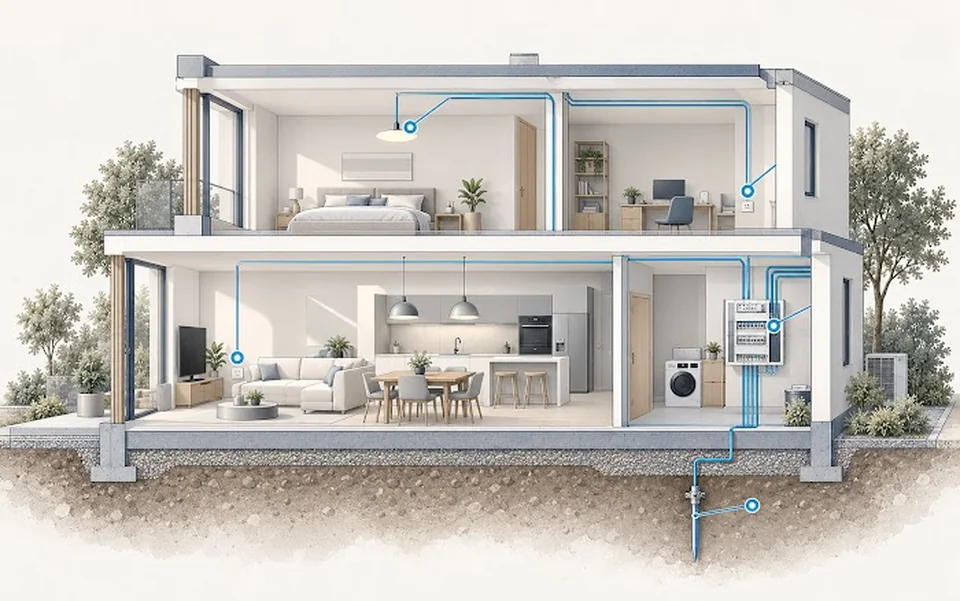

- PE: ciągłość ochrony
- Izolacja: skuteczna bariera
- Pętla zwarcia: wyłączenie
- RCD: właściwa reakcja
- Uziemienie: parametry
Dlaczego nie wystarczy jeden pomiar w jednym gniazdku?
Każde badanie odpowiada na inne pytanie.
| Badanie | Co pomaga ustalić? |
|---|---|
| Oględziny | Czy dostępne elementy mają uszkodzenia lub widoczne nieprawidłowości? |
| Ciągłość połączeń ochronnych | Czy droga ochronna jest rzeczywiście połączona? |
| Rezystancja izolacji | Czy izolacja odpowiednio oddziela części instalacji? |
| Impedancja pętli zwarcia | Czy są warunki do wymaganego zadziałania zabezpieczenia? |
| Badanie RCD | Czy różnicówka reaguje z właściwymi parametrami? |
| Badanie uziemienia | Czy uziemienie ma parametry odpowiednie do swojej funkcji? |
Dobry wynik jednego badania nie zastępuje pozostałych. Sprawna różnicówka nie dowodzi, że wszystkie przewody ochronne są połączone. Prawidłowa izolacja nie potwierdza skuteczności każdego zabezpieczenia.
Zakres kontroli dobiera się do rzeczywistej instalacji. Inaczej wygląda on w niewielkim domu, a inaczej w budynku z kilkoma rozdzielnicami, rozbudowanym ogrodem, fotowoltaiką czy ładowarką samochodu.
Co otrzymujesz po pomiarach?
Jako właściciel domu nie musisz umieć interpretować każdej wartości zapisanej w protokole. Potrzebujesz jasnej odpowiedzi:
- co zostało sprawdzone;
- jaki jest wynik oceny;
- czy wykryto zagrożenia;
- co wymaga naprawy;
- czy są ograniczenia dotyczące dalszego użytkowania.
Jeżeli instalacja wymaga poprawy, zalecenia powinny prowadzić do konkretnego działania. Sam wpis „wynik negatywny” bez zrozumiałego wyjaśnienia nie pomaga podjąć decyzji.
Pomiary opisują stan instalacji w chwili badania i w sprawdzonym zakresie. Nie gwarantują, że nigdy nie pojawi się nowa usterka. Pozwalają jednak wykryć nieprawidłowości, których zwykłe korzystanie z domu może nie ujawnić.
